產品詳情? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???

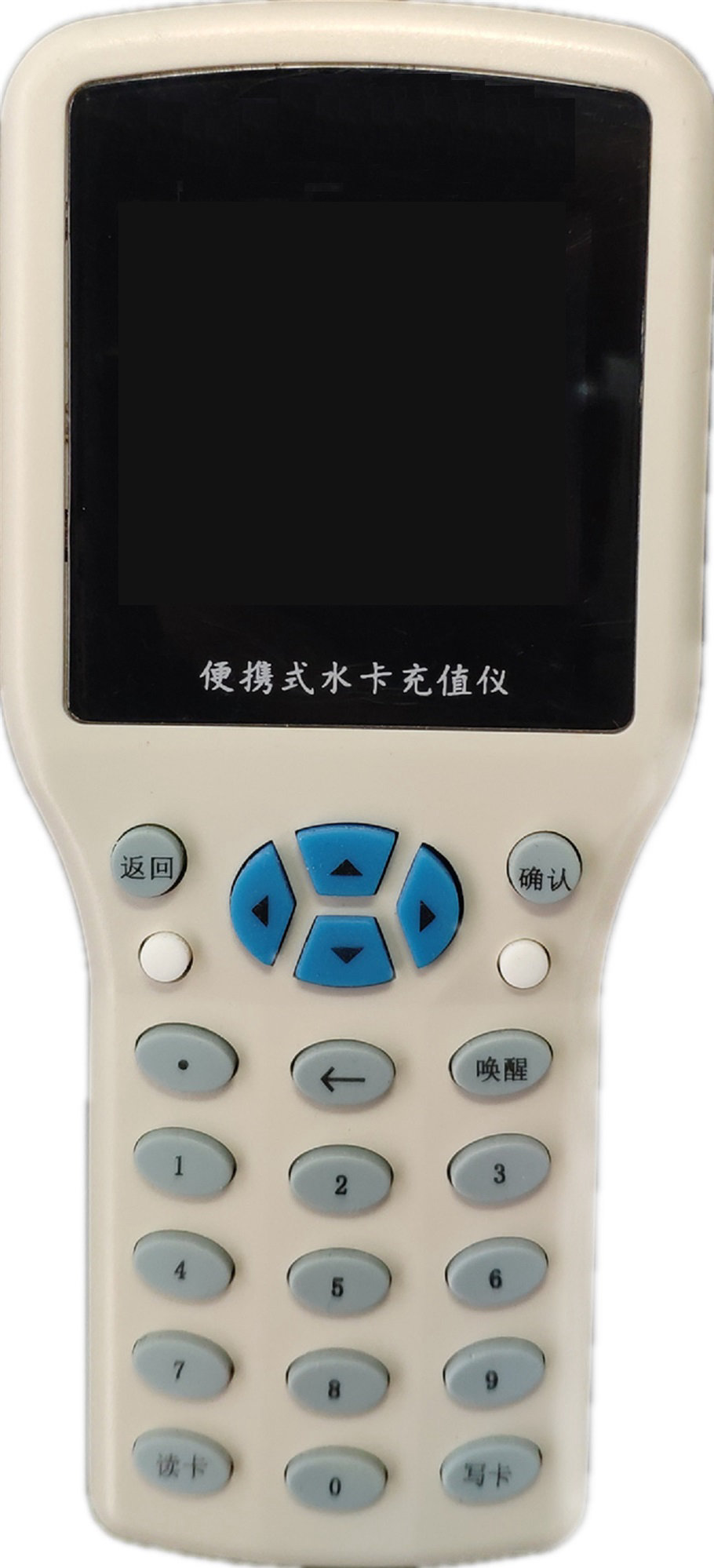

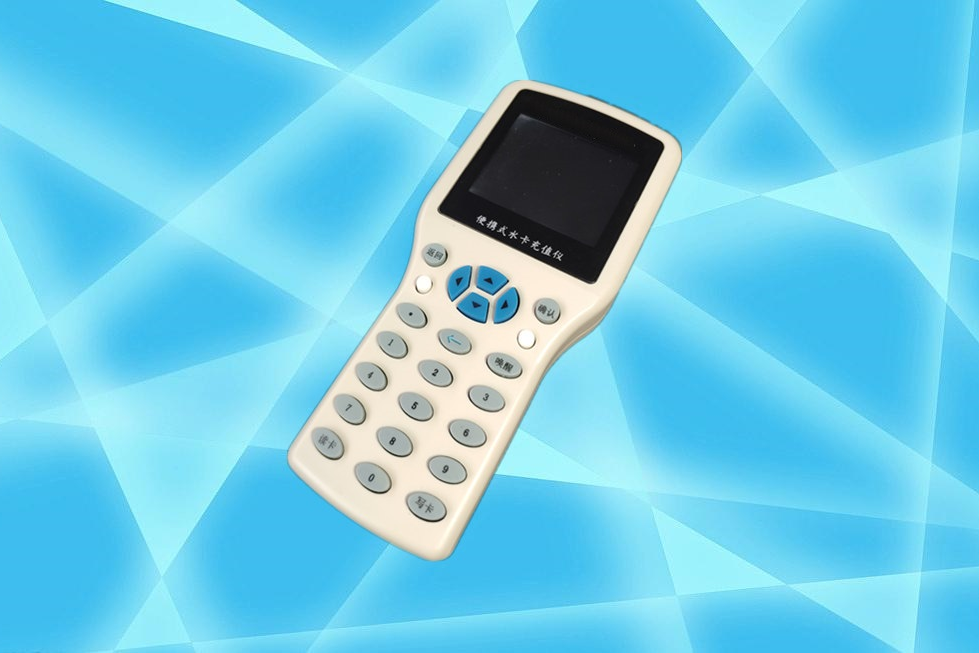

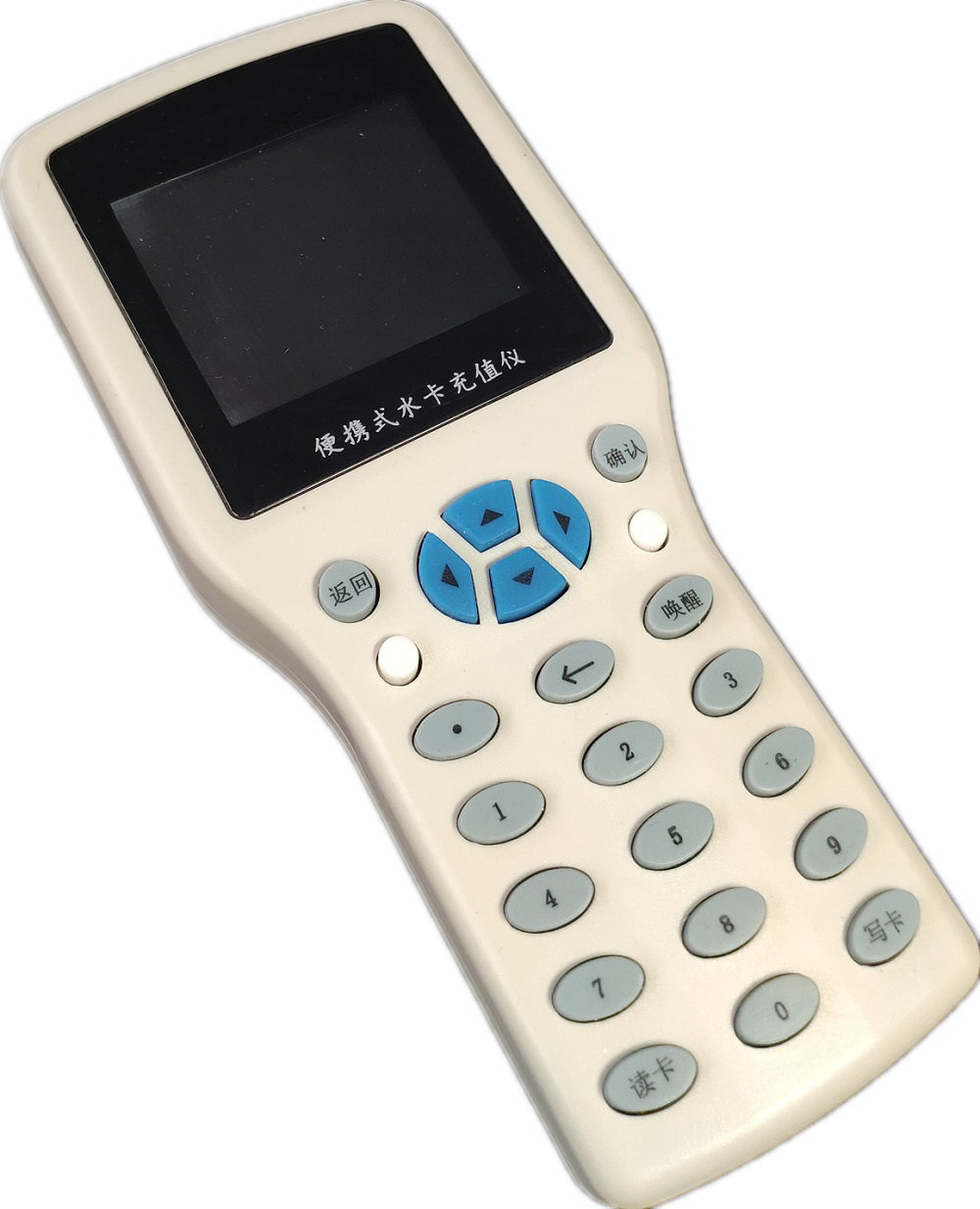

? ? ? ? NH_CZY01 是合肥南杭電子科技有限公司開發的一款便攜式卡片充值儀，可實現對IC卡、CPU卡的開卡、充值、減值等操作。

產品參數：

? ? ? ? 電 ? ? ? 源: ? ? ? ? USB或2節5號電池??

? ? ? ??讀卡接口: ? ? ? ? Mifare 1 IC卡， CPU卡? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

使用說明：

一、電源供電說明

該充值儀提供兩種供電模式：電池供電模式和USB接口供電模式。

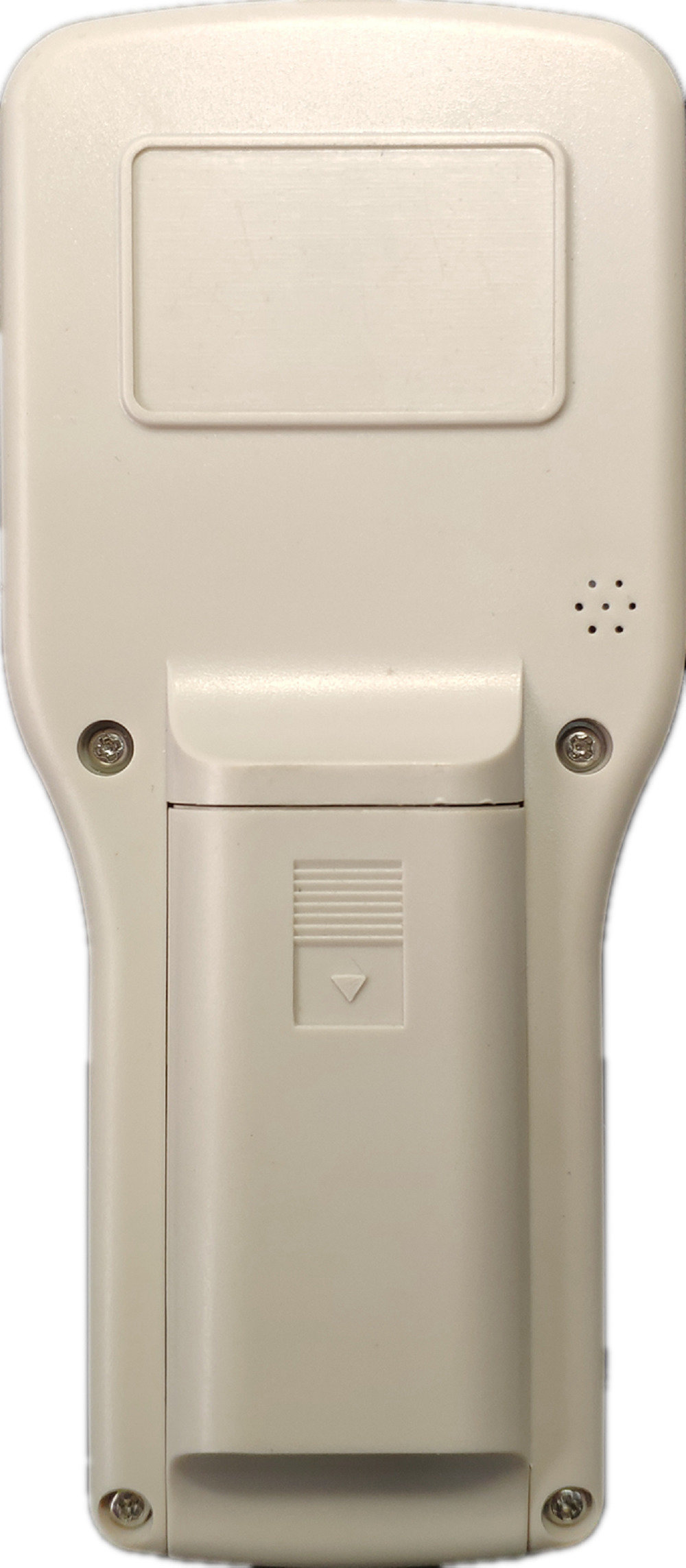

電池供電模式：將兩節5號電池安裝到電池盒中即可。

USB供電模式：可使用充電寶或手機充電器為充值儀供電。

注意：兩種供電模式相互獨立，充值儀的USB接口只起到供電作用，不能為充值儀中的電池充電。禁止同時使用電池和USB接口供電。

二、開機與關機

電池供電模式下，將充值機右側黑色開關撥動到上方，即可開機；撥動到下方，即可關機。

USB供電模式下，插入U(xiǎn)SB電源線，即可開機；拔掉USB線，即可關機。無需撥動開關。

三、休眠與喚醒

充值儀為了達到節電目的，在持續20秒無操作時，會自動進入休眠模式。按“喚醒”鍵或關機重新開機，都可喚醒充值儀。

注意：休眠模式下，充值儀也會耗電。所以建議不使用充值儀時，請及時關機，以免耽誤下次使用。

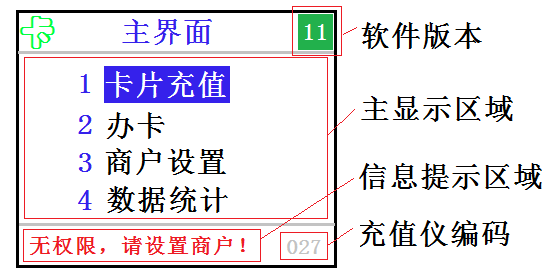

四、界面操作說明

按“▲”或“▼”鍵可以選擇相應的菜單，按“確認”鍵，可進入相應界面；按“返回”鍵可返回主界面。

五、使用說明

1、商戶配置

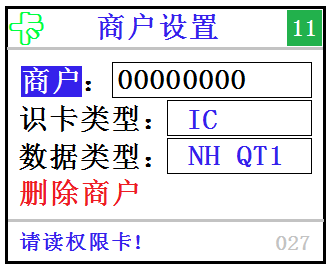

充值儀正常使用前，需要對商戶進行設置。首先進入商戶設置界面，如圖所示。將商戶權限卡片貼在充值儀上方背部讀卡區域，按“讀卡”按鍵，即可完成對充值儀商戶的設置工作。如果想要?jiǎng)h除當前設置的商戶，可以通過選擇界面上的“刪除商戶”項，按“確認”鍵實現。

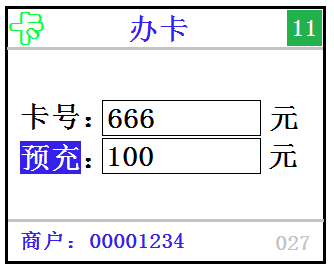

2、辦卡

進入辦卡頁面，填寫預充金額，將制造商初始化好的空白卡片貼在充值儀背部讀卡區域，按“寫卡”按鍵即可實現辦卡流程。辦卡成功后，卡號會自動加1。

需要注意的是：用戶可以自己設置卡號，但是需要用戶自己保證卡號的唯一性。

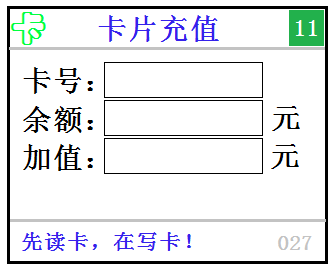

3、卡片充值、減值

進入卡片充值界面，將要加值或減值的卡片貼在充值儀背部讀卡區域，首先要按“讀卡”按鍵，讀取卡片信息；隨后，輸入要加值或減值的金額，按“寫卡”按鍵，即可對卡片進行加值或減值操作。

通過按“?”和“?”鍵，可切換加值和減值操作，“?”對應充值加值，“?”鍵對應減值。

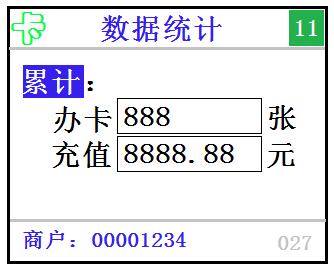

4、查看數據統計

進入數據統計界面，可以查看到該充值儀累計辦卡張數及累計充值金額，供用戶參考。

六、操作過程中的錯誤提示代碼：

01： ? 卡片非會員卡

02： ? 卡片充值時，未讀卡就直接寫卡，或讀其他卡寫此卡。

03： ? 卡片非空白卡片

04： ? 卡片為復制卡

05： ? 配置卡數據錯誤

06： ? 充值儀未設置商戶

07： ? 充值儀已設置商戶

08： ? 卡中制造商編號錯誤

09： ? 卡中商戶編號（區域碼）錯誤

10： ? 卡類型或數據格式被禁止識別

11: ? ?卡中數據錯誤

12: ? ?CPU卡外部認證失敗
